AМатрица данных10 x 10Самый маленький символ ECC 200 DataMatrix, состоящий из сетки 10 х 10, используемой для кодирования очень небольших количеств данных.

Благодаря своему минимальному отпечатку, часто около 1 мм, DataMatrix10 x 10Широко используется в таких отраслях, как аэрокосмическая промышленность, электроника и медицинские устройства, где пространство для маркировки крайне ограничено.

Однако этот компактный размер имеет строгие ограничения. Матрица данных10 x 10может сохранять только несколько символов и требует точного контроля за условиями маркировки и сканирования.

В этом руководстве объясняются его размеры, ограничения мощности и когда это правильный выбор в реальных приложениях.

Что такое DataMatrix 10 x 10? (Определение и практическое значение)

Матрица данных10 x 102D штрих-код, состоящий из10 рядов х 10 колонок (100 модулей)Согласно стандарту ECC 200.

Хотя он состоит из 100 модулей, значительная часть этого пространства зарезервирована для структурных шаблонов и исправления ошибок. Это оставляет лишь минимальную площадь для фактических данных, что в принципе определяет, как символ используется на практике.

Иными словами, the10 x 10Формат существует не для гибкости, а дляэкстремальные пространственные ограничения.

Ограничения емкости DataMatrix 10 x 10 (что вы можете кодировать на самом деле)

Самое важное ограничение - это емкость данных, и именно здесь многие реализации проваливаются.

Хотя символ содержит 100 модулей, только небольшая часть доступна для фактических данных. Остальное зарезервировано для:

• Поиск узора (L-образная граница)

• Узор времени

Исправление ошибок (Рид-Соломон, примерно 25%)

В результате полезная нагрузка крайне ограничена.

Практические ограничения мощности:

Согласно спецификации ECC 200, максимальная мощность10 x 10DataMatrix представляет собой:

•Число: 6 цифр

•Алфавитно-цифровой: 3 символа

•Бинарный: 1 байт

Ключевое представление:

A10 x 10DataMatrix не «маленький, но гибкий».строго ограниченыДаже один дополнительный символ заставит символ расширяться.

Например, попытка кодировать «1234567» автоматически генерирует12 х 12 символ , нет10 x 10.

Физический размер DataMatrix 10 x 10 (размер модуля и тихая зона)

После определения данных следующим ограничением является физический размер.

Конечные размеры зависят отX-измерение (размер модуля). В высокоточных системах маркировки это может быть до 0,1 мм.

Типичные физические размеры:

•Размер матрицы:определяется размером модуля (X-измерение), не фиксируется

•Тихая зона:по меньшей мере 1 ширина модуля с каждой стороны

•Общее требуемое пространство:зависит от размера модуля и включает в себя тихую зону

Например, с размером модуля 0,25 мм, а10 x 10DataMatrix будет размером примерно 2,5 мм х 2,5 мм (за исключением тихой зоны), и больше, когда включена тихая зона.

Многие сбои маркировки вызваны не ошибками кодирования, а недостаточной тихой зоной или плохим контрастом вокруг символа.

Сравнение размеров DataMatrix (10 х 10 против более крупных символов)

Чтобы решить, что10 x 10уместно, это помогает сравнить его с следующими уровнями размера.

Практическое правило:Если ваши данные даже немного сложны, 10 х 10 обычно не является правильным выбором.

Когда использовать DataMatrix 10 x 10 (реальные промышленные приложения)

Из-за своих ограничений этот символ используется только в очень конкретных сценариях.

1. ПХД и микроэлектроника

В производстве ПХД доступное пространство для маркировки крайне ограничено.Чтобы вписаться в A10 x 10символ, производители частосжать форматы данных (например, кодирование базы-36).

2. Медицинские инструменты и имплантаты

Хирургические инструменты должны пережить повторные циклы стерилизации.Этикетки быстро разрушаются, поэтому требуется постоянная маркировка.

A10 x 10DataMatrix позволяет отслеживатьбез ущерба для удобства использования или конструктивной целостности.

3. Аэрокосмические и точные компоненты

В аэрокосмической промышленности даже небольшие детали должны быть отслеживаемыми.Однако маркировка не должна ослаблять компонент.

Это создает идеальный случай использования для ультрамалых символов.

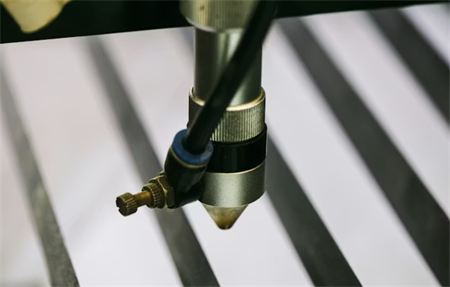

Прямая маркировка деталей (DPM): почему используется 10 х 10

В большинстве реальных случаев DataMatrix10 x 10используется вПрямая маркировка деталей (DPM).

Вместо печати этикеток код применяется непосредственно с помощью:

• Лазерная маркировка

• Точка пининга

• Химическое гравирование

Преимуществом является долговечность.Компромисс заключается в том, чтоЧитаемость становится намного сложнее контролировать.

Проблемы читаемости (и как их решить)

В этом масштабе генерирование кода не является сложной частью.Надежно читать это.

К числу общих проблем относятся:

• Отображение на металлических поверхностях

• Низкий контраст после маркировки

• Недостаточное определение модуля

Промышленные решения:

Промышленные системы зрения (не потребительские сканеры)

•Dsome освещение для уменьшения отражений

• Оптимизированные лазерные параметры для высокого контраста

Они обычно проверяются в соответствии со стандартами качества ISO DPM.

Как правильно создать DataMatrix 10 x 10

Чтобы успешно создать10 x 10символ:

1.Держите данные крайне короткими (рекомендуется 6 цифр или меньше)

2.Используйте программное обеспечение для кодирования, соответствующее ECC 200

3.Проверьте размер символа перед маркировкой

4.Читаемость испытания в реальных условиях

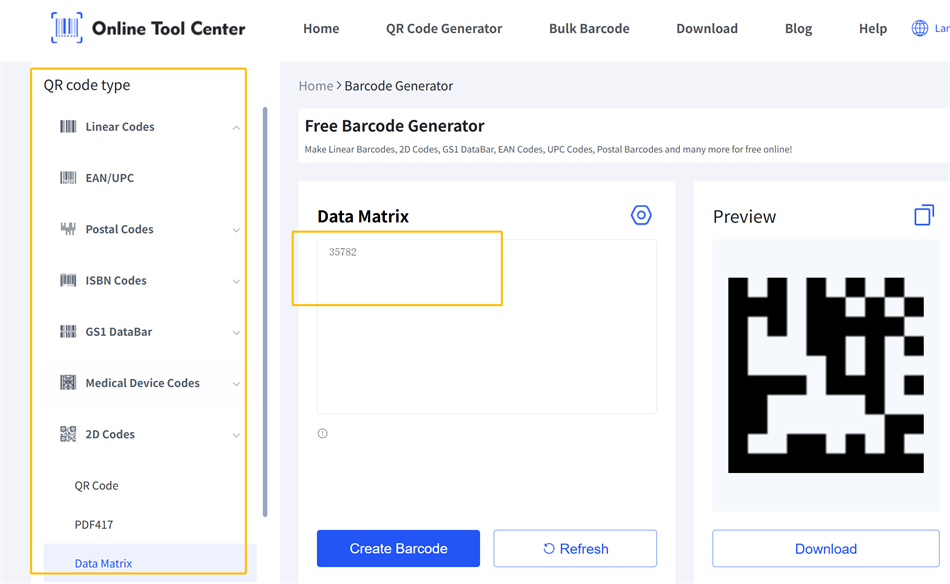

На практике есть многобесплатные онлайн генераторы штрих-кодов 2Dчто может быстро создать DataMatrix 10 x 10. Процесс обычно прост - просто введите свои данные, и инструмент автоматически генерирует символ.

Ключевое правило:Если ваши данные естественно не вписываются в предел, не заставляйте их использовать больше символа вместо этого.

Вывод: Когда 10 х 10 является правильным выбором

В DataMatrix10 x 10Это не штрих-код общего назначения, а решение для крайних ограничений пространства.

При правильном использовании он позволяет отслеживать самые мелкие компоненты. Использованный неправильно, он часто приводит к нечитаемым кодам.

В конечном счете, успех зависит меньше от создания символа, а больше от проектирования всего процесса маркировки и сканирования вокруг его ограничений.

Частые вопросы о DataMatrix 10 x 10

Q1: Каков самый маленький размер DataMatrix?

Самый маленький обычно используемый размер ECC 200 DataMatrix10 x 10.

Q2: Сколько данных может10 x 10Магазин DataMatrix?

До 6 цифр или 3 буквенно-цифровых знака.

Q3: Могут смартфоны сканировать10 x 10Коды?

Некоторые смартфоны могут сканировать коды DataMatrix, но для10 x 10Надежность сканирования символов, особенно в условиях DPM или низкого контраста, часто ограничена.
